Ремонт зубной щетки ORAL-B Professional Care

8 лет служила верой и правдой, но перестала заряжаться… Грусть, печаль… еще этот сраный MEDIAMARKT не хочет продавать мне новую со склада, а предлагает витринную из магазина — ну не 3,14сы ли? А т.к. у меня есть подарочная карта мне надо ее отоварить, а в интернет-магазине это невозможно! Уроды! Чтоб им зп выдавали их ё-ми карточками!

Вобщем, пока не купил новую, решился и поискав в нете полезную информацию я нащел geektimes.ru/post/260376/

оно живое! хехе ))) шах и мат!

Как заменить аккумулятор Braun Oral-B Professional Care Type 3728 и 4736

Со временем зубная щётка Braun Oral-B начинает хуже держать заряд, резко выключаться или вовсе не включается. Причина в износе литий-ионного элемента питания. Используйте это руководство, чтобы самостоятельно выполнить замену аккумулятора Professional Care Type 3728 — это дешевле и практичнее покупки новой электронной щётки.

Пошаговое руководство поможет разобрать корпус щётки и извлечь батарею. На изображениях показано, как заменить аккумулятор в Braun Oral-B Professional Care Type 3728, но процедура также идентична и для модели Type 4736.

Шаг 1

• Чтобы заменить аккумулятор Braun Oral-B Professional Care Type 3728 следует выполнить разборку корпуса.
• Для извлечения старой батареи нужно отпаять её контакты, а для установки новой — припаять их.
• Внимание! Внутри находится никель-металлогидридный (Ni-MH) аккумулятор — не грейте его, не замыкайте контакты, избегайте повреждений!
• Перед началом разборки с электронной зубной щётки следует снять все аксессуары и насадки.

Шаг 2

• С помощью плоской отвёртки или гитарного медиатора подцепите пластиковое кольцо, опоясывающее вал устройства.
• Для полного снятия кольца используйте шарнирно-губцевый инструмент (например, плоскогубцы).
• Внимание! Чтобы сберечь пластиковый корпус от повреждений оберните губки инструмента изолентой.

Шаг 3

• Чтобы извлечь аккумулятор нужно снять торцевую часть основания зубной щётки.
• Для этого установите корпус щётки в отключенную от розетки док-станцию (комплектное настольное зарядное устройство).
• Осторожно и тщательно контролируя усилие поверните корпус щётки против часовой стрелки.
• Как только высвободятся защёлки, удерживающие основание, остановите усилие.
• Снимите щётку с зарядного устройства.
• Внимание! Если у вас нет штатного зарядного устройства, то используйте контактную площадку щётки для поворота торцевой заглушки также против часовой стрелки.

Шаг 4

• Надавите на металлический вал щётки сверху вниз, чтобы вытеснить внутренние компоненты из корпуса.
• Недостаточно вытеснить торцевую часть заглушки корпуса зубной щётки — продолжайте надавливать на вал пока не увидите внутренний каркас.
• Внимание! Не тяните внутреннюю конструкцию за крышку, так как вы можете оборвать тонкие провода и растянуть пружину!
• Как только покажется внутренний пластиковый каркас с аккумулятором внутри, потяните за него, чтобы извлечь всю конструкцию.

Шаг 5

• Извлеките внутренний блок целиком из корпуса электронной зубной щётки.
• Металлическая пластина играет роль выключателя питания (закреплена у основания вала в двух местах).
• Поочерёдно снимите пластину с контактного крепления с одной стороны и затем с другой.
• Удалите пластину.

Шаг 6

• Используйте паяльник, чтобы отсоединить плюсовой контакт аккумулятора от системной платы.
• Удалите припой и отогните высвободившуюся клемму вертикально.

Шаг 7

• Используйте паяльник для отсоединения ещё двух соединительных клемм моторчика.
• Удалите припой и отогните клеммы вертикально.

Шаг 8

• Извлеките торцевую заглушку вместе с пружиной из посадочной области внутренней сборки.
• Осторожно извлеките медные провода, отсоединив белый пластиковый зажим (указан стрелкой на изображении).
• Внимание! Оберегайте медные провода от повреждения, так как они очень тонкие и хрупкие.

Шаг 9

• Снимите белый пластиковый контейнер с аккумулятором, сдвинув с бокового металлического выступа.
• Осторожно потяните за контейнер и извлеките его из корпуса внутренней сборки.

Шаг 10

• Разверните контейнер с аккумулятором печатной платой вверх.
• Паяльником уберите припой с отрицательного контакта аккумулятора на плате.
• Внимание! Будьте предельно осторожны при работе в области пластиковой скобы и пластикового корпуса конструкции — их легко задеть раскалённым жалом паяльника и повредить!
• Если не удаётся дотянуться без повреждения скобы и снять весь припой на контакте, то отскоблите остатки ножом.
• Отогните металлическую клемму вертикально вверх.
• Внимание! Легче отпаять контакт, продев жало паяльника под арку, но в таком случае защитите чем-нибудь пластик!

Шаг 11

• Разогните положительную клемму (см. шаг 6) горизонтально (параллельно печатной плате).
• Надавите на аккумулятор и вытесните его из пластикового контейнера, регулируя отгиб контактов.

Шаг 12

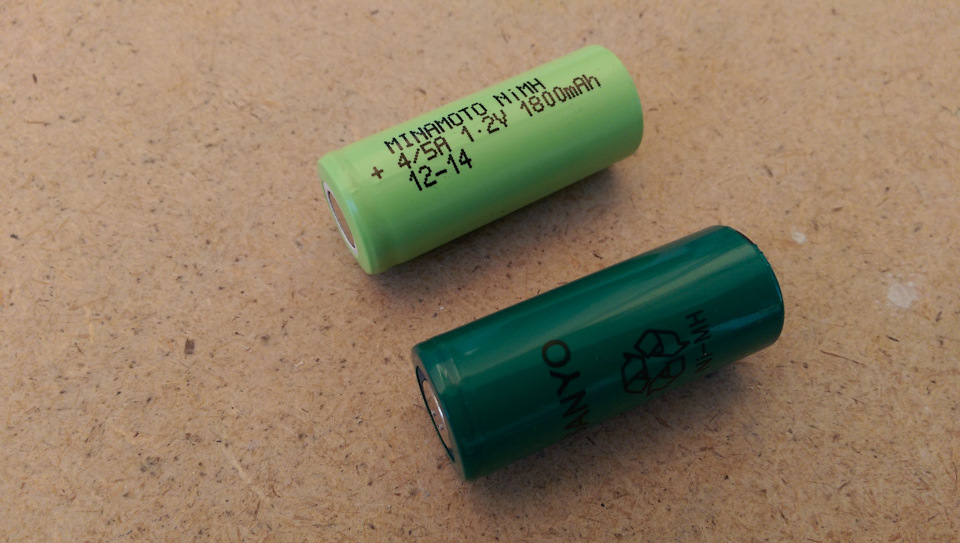

• Извлеките аккумулятор полностью и замените на новый.

Заключение

После замены соберите Braun Oral-B Professional Care Type 3728 в обратной последовательности инструкции (точно также следуйте обратному порядку указаний и для модели Type 4736). На последнем шаге пластиковое кольцо удобнее всего посадить на вал щётки при помощи гаечного ключа на 10-11 мм. Перед первым использованием заряжайте щётку в течение суток (индикатор зарядки должен мигать).

Внимание! Утилизируйте аккумулятор согласно правилам вашего региона.

Как разобрать электрическую зубную щетку Braun oral b?

Такая зубная щётка является не разборной, так как на заводе изначально сначала собирают все электрические элементы, а уже после корпус , 3d принтер полностью заливает электронные элементы кроме кнопок, так что могу с уверенностью сказать, что разобрав её вы просто сломаете её корпус и ремонту она уже подлежать не будет, хотя у нас есть умельцы которые смогут обмотать её например изо лентой и пользоваться дальше.

В общем в случае поломки советую вам приобрести новую щётку.

Другие вопросы посетителей из раздела «Бытовая техника Braun»:

Программное обеспечение

Оборудование

Служба поддержки
Размещение рекламы
info@sotoguide.ru

Копирование материалов допускается только при указании источника

Замена батарейки в зубной щётке Braun Oral-B

Намедни приказала долго жить зубная щётка. Погибала она медленно, постепенно сокращая цикл работы с положенных 2 минут до неприличных 45 секунд. Делов-то: выбросить и купить новую. Тем более что срок службы в 24 месяца сабж превзошел в четыре раза… Но моя мировоззренческая модель никак не позволяет выбросить полурабочую вещь, пока я не добью её ремонтом. Кратко делюсь успешным опытом замены элемента питания в зубной щетке Braun Oral-B.

Собственно Первым делом принято решение разобрать и проникнуть внутрь корпуса для диагностики. Для этого я попытался найти хоть какую-то зацепку, болтик, защелку… Безуспешно: корпус щетки надёжно защищён от проникновения влаги и горе-ремонтников. В рунете нашел инфу как вскрыть корпус и проверил метод на практике.

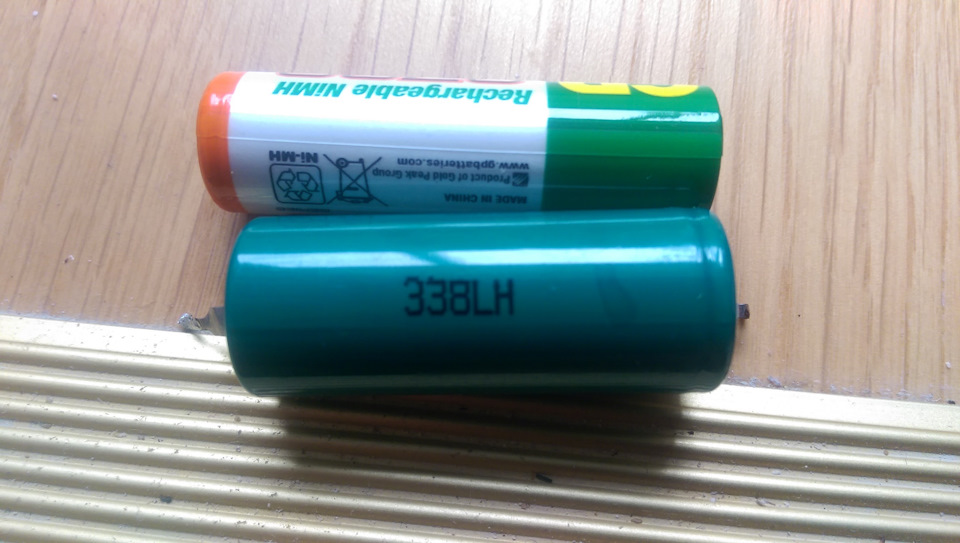

То что я увидел внутри — зрелище не для слабонервных. Во-первых в корпусе было полно воды. А если вода находится там, где ей не положено, появляется второе — коррозия и ~~дети~~ антисанитария. Судите сами Если честно, я вообще удивлён, что щетка хоть как-то работала. Переходим к оживлению: первым делом необходимо извлечь элемент питания, просушить и вычистить всё это безобразие до состояния «конь не валялся» Для ампутации старой батарейки необходимо выпаять два этих контакта Далее отщелкиваем аккумуляторный контейнер и аккуратно извлекаем содержимое вместе с контактами. Вот этот безымянный никель-кадмиевый Герой, который трудился в щётке каждый день на протяжении 7 лет. Стандарт АА, ёмкость неизвестна. Перепаиваем контакты на такой же никель-кадмиевый аккумулятор Kodak ёмкостью 2500mAh … и собираем все в обратном порядке. В качестве работы над ошибками заклеиваю отверстия в китайской насадке, через которые предположительно попадает вода в корпус. Как оказалось, починить оказалось проще, чем выбросить. Второй день полёт нормальный.
